-
+86-510-81810835
- Hzw@sunkeycn.com
![Контроль качества реторт-пакетов: предотвращение разрушения швов и расслоения [2026] - ООО Цзянсу Шэнькай Упаковочные Высокие Технологии](https://www.sunkeypackaging.ru/wp-content/themes/global/static/images/closeBtn.png)
+86-510-81810835
![Контроль качества реторт-пакетов: предотвращение разрушения швов и расслоения [2026]](https://cdn.cnyandex.com/j588q88/uploads/banner1920x500.jpg)
2026-03-02
Краткий ответ: какие QA-испытания обязательны для реторт-пакетов?
Три испытания обязательны для каждой производственной партии:
1.Прочность шва (ASTM F88): ≥35 Н/15мм после реторты
Испытывает соединение термосварки после полной термической обработки
2.Прочность при разрыве (ASTM F1140): ≥300 кПа
Испытывает общую целостность упаковки под давлением
3.Проникновение красителя (ASTM F1929): ноль проникновения
Обнаруживает канальные дефекты и незавершённые зоны шва
Эти три испытания охватывают основные виды отказов (разрушение шва, грубая течь, канальный дефект).
Ни одна партия не должна отправляться в ретортирование без прохождения всех трёх испытаний.
Для входящих материалов: дополнительно требуйте прочность на расслаивание ASTM F904 (≥3,5 Н/15мм) с каждой партии.
1.Почему отказы QA так дорого обходятся
2.Классификация дефектов: критические, значительные, незначительные
3.Испытание герметичности швов: 5 ключевых методов
4.Поточный и внелинейный контроль качества
5.Анализ первопричин разрушения шва
6.Расслоение: причины и предотвращение
7.План выборки QC по стадиям производства
8.KPI-панель: цели и красные линии
9.Требования к системе QA поставщика
10.Часто задаваемые вопросы
Отказы качества реторт-пакетов непропорционально дороги по сравнению с большинством других форматов упаковки. Причина проста: реторт-пакеты используются для термически обработанных продуктов длительного хранения, где дефект упаковки означает не просто повреждённую тару — это потенциальный инцидент пищевой безопасности.
Структура затрат при отказе реторт-пакета жёсткая: один отзыв продукции для партии 1 миллион единиц обычно обходится в $500 000–2 000 000 с учётом уничтожения продукта, логистики, штрафов ритейлера, коммуникации с потребителями и нормативного реагирования. При этом стоимость упаковки той же партии — около $150 000–200 000. Асимметрия огромна.
Предотвращение через строгий контроль качества — это не просто лучшая практика, это единственный экономически рациональный подход. Каждый рубль, вложенный в испытание входящих материалов, поточный мониторинг и квалификацию после реторты, предотвращает расходы на порядки больше.
| Тип отказа | Типичная точка обнаружения | Вероятность отзыва | Оценочные потери |
| Разрушение шва (полное) | Потребитель или ритейл | Высокая | $200 000–2 млн за инцидент |
| Расслоение | Потребитель или лаборатория | Средняя | $50 000–500 000 за инцидент |
| Точечное отверстие (нарушение барьера) | Отказ при хранении | Средне-Высокая | $100 000–1 млн за инцидент |
| Отказ инкубации (вздутый) | Контроль QC после реторты | Низкая (поймано QC) | $10 000–50 000 за партию |
| Нарушение дозирования | Поточный контроль | Очень низкая | Риск регуляторного штрафа |
| Косметический дефект | Ритейл / потребитель | Нет | Только влияние на бренд |
| Критично: Любой дефект, нарушающий герметичность реторт-пакета, является потенциальной угрозой пищевой безопасности. Не существует приемлемого уровня дефектов для разрушений шва или точечных отверстий. Ноль дефектов — единственно допустимый стандарт для критических дефектов. |

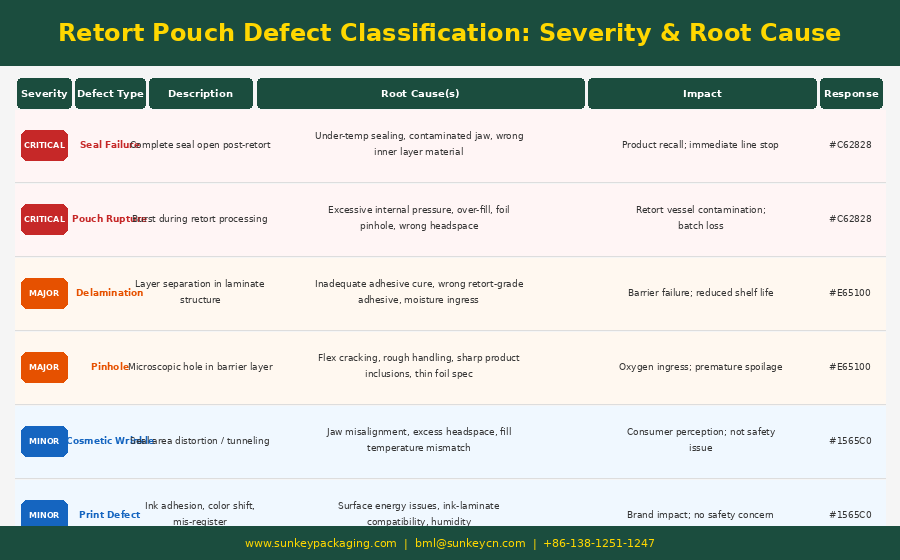

Структурированная система классификации дефектов — фундамент эффективной программы QA. Без чётких определений серьёзности команды принимают непоследовательные решения о том, когда останавливать линию, карантировать партии или эскалировать руководству.
Критические дефекты — это дефекты, которые нарушают герметичность или структурную целостность пакета. Любой критический дефект инициирует немедленную остановку линии, карантин партии и расследование первопричины до возобновления производства. Критические дефекты в коммерческой продукции недопустимы.
Значительные дефекты — дефекты, которые не нарушают немедленно целостность шва, но представляют реальные риски для срока хранения или качества продукта. Значительные дефекты требуют документированного анализа первопричин в течение 24 часов и корректирующих действий до следующего производственного цикла.
Незначительные дефекты — эстетические или косметические проблемы, не влияющие на безопасность пищевых продуктов или срок хранения. Документируйте и отслеживайте динамику для выявления дрейфа процесса до его перерастания в значительный дефект.

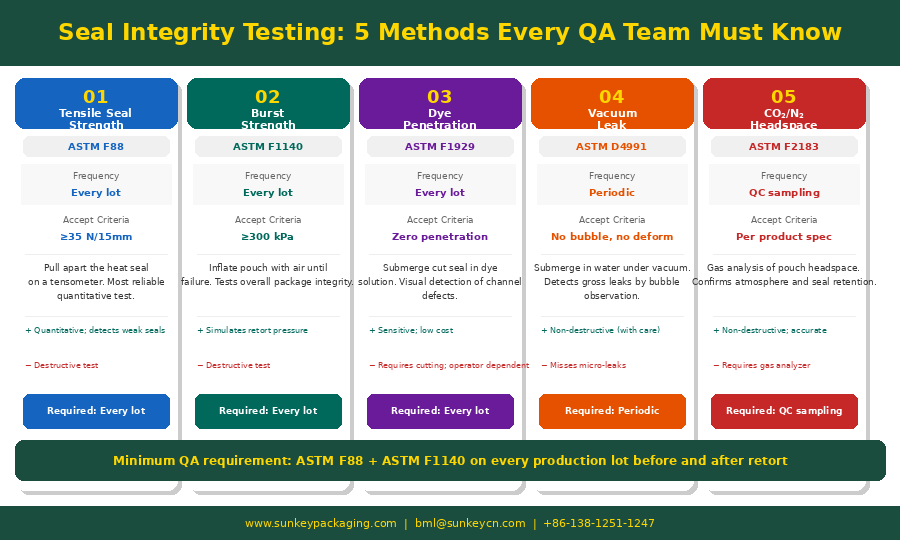

Испытание герметичности швов — ключевая техническая компетенция QA реторт-пакетов. Разные методы обнаруживают разные виды отказов, и ни один метод не выявляет всё. Комплексная программа QA использует несколько взаимодополняющих методов:
ASTM F88 — основное количественное испытание прочности шва в отрасли. Каждая производственная партия должна пройти ASTM F88 как до, так и после реторты. Испытание до реторты подтверждает правильное формирование шва при наполнении. Испытание после реторты подтверждает, что шов выдержал термическую обработку без деградации.
| Параметр испытания | Спецификация | Примечания |
| Прочность шва до реторты | ≥50 Н/15мм (типичная цель) | Выше до реторты = больший запас после деградации |
| Прочность шва после реторты | ≥35 Н/15мм (минимум) | Это критерий приёмки |
| Ширина образца | 15мм (стандарт) | Результаты в расчёте на 15мм ширины |
| Скорость испытания | 300мм/мин (стандарт) | Постоянная скорость критична для воспроизводимости |
| Объём выборки | 5 образцов на испытание | Указывать среднее и минимальное значение |
Испытание на разрыв создаёт давление воздуха в запечатанном пакете до разрушения. Оно испытывает целостность всей упаковки — не только шва — и моделирует условия давления, которые пакет испытывает во время реторты. Место разрыва (шов или корпус) так же информативно, как значение давления:
Испытание проникновением красителя исключительно чувствительно к канальным дефектам — узким, незавершённым зонам шва, которые могут пройти визуальный осмотр, но позволяют миграции жидкости. Вырежьте зону шва из пакета и погрузите в 1% раствор метиленового синего на 60 секунд. Любое проникновение красителя через зону шва является отказом.
| Совет эксперта: Испытание проникновением красителя — лучший метод для выявления первопричины разрушений шва, которые не сразу очевидны. Когда результаты ASTM F88 низкие, но выше спецификации, проведите ASTM F1929 на той же партии для проверки канальных дефектов на ранней стадии. |
Испытание на вакуумную утечку погружает заполненный, запечатанный пакет в воду, затем применяет вакуум. Воздух, выходящий из любой точки утечки, производит видимые пузырьки. Это полезный тест на обнаружение грубых утечек, но он не обнаруживает микроутечки, которые выявит проникновение красителя.
Для пакетов с модифицированной атмосферой или продувкой азотом анализ пространства над продуктом количественно определяет остаточный уровень кислорода внутри запечатанного пакета. Это подтверждает как правильное установление атмосферы при наполнении, так и отсутствие проникновения кислорода. Рост уровня кислорода выше целевого порога указывает на нарушение барьера или утечку шва.

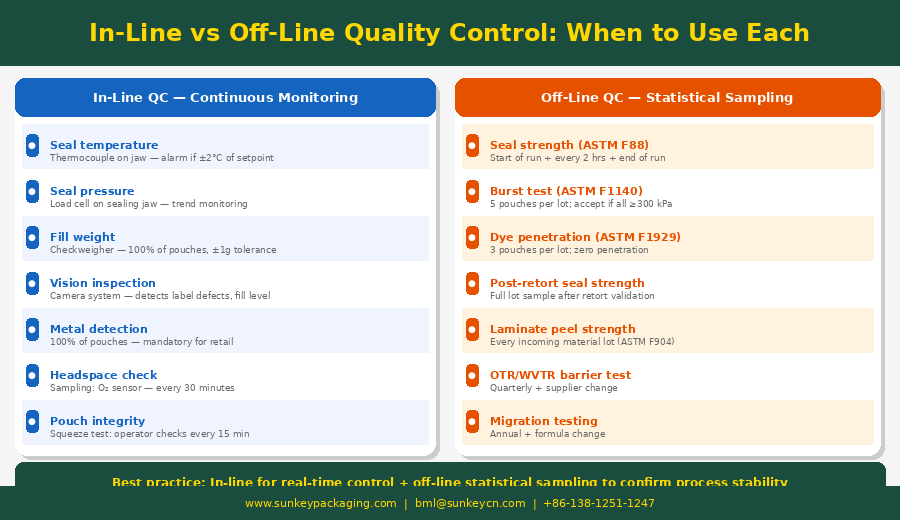

Эффективный QA реторт-пакетов сочетает два взаимодополняющих контрольных системы: непрерывный поточный мониторинг во время производства и статистическая внелинейная выборка для количественного подтверждения.
Поточный QC выявляет дрейф процесса в реальном времени, до накопления дефектной продукции:
| Точка контроля | Параметр | Порог тревоги | Реакция |
| Температура губки герметизатора | Уставка ±2°C | Любое отклонение >2°C | Остановить линию; рекалибровать |
| Давление губки герметизатора | Уставка давления | ±5% от уставки | Оповестить мастера |
| Вес наполнения | Цель ±3% | Любой пакет вне ±5% | Остановить; рекалибровать дозатор |
| Контрольные весы | 100% пакетов | >3 последовательных вне диапазона | Остановить; расследовать |
| Металлодетектор | 100% пакетов | Любое обнаружение | Отбраковать; документировать |
| Система технического зрения | 100% пакетов | По классификации дефектов | Отбраковывать по серьёзности |
| Совет эксперта: Внедрите SPC-карты (карты статистического управления процессом) для данных прочности шва. Трендовый анализ обнаруживает дрейф процесса за несколько недель до достижения порога отбраковки — что позволяет принимать превентивные меры, а не реактивно карантировать продукцию. |

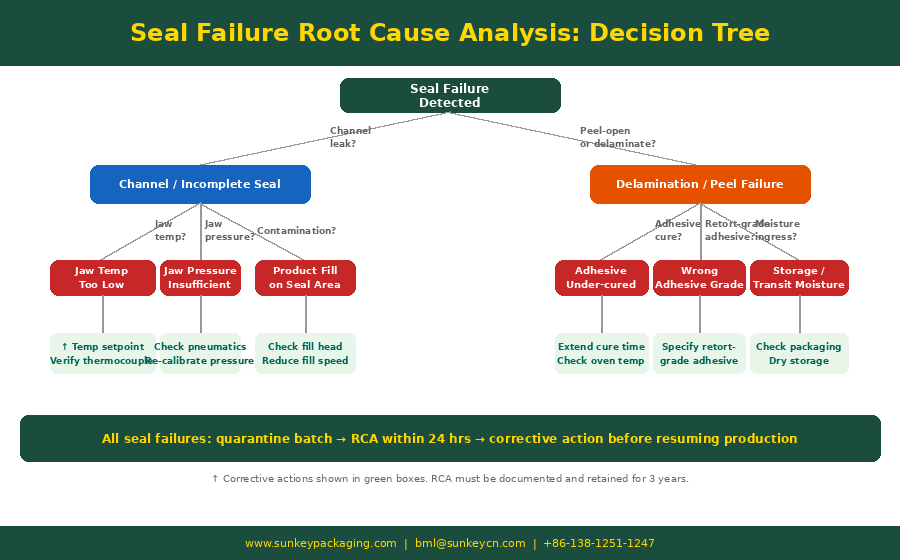

При обнаружении разрушения шва расследование первопричины должно быть систематическим и задокументированным. Случайные корректирующие действия без анализа первопричин приводят к повторяющимся отказам:
Канальные дефекты — узкие, незавершённые зоны шва — наиболее распространённый вид разрушения шва в реторт-пакетах:
| Первопричина | Диагностический тест | Корректирующее действие | Верификация |
| Низкая температура губки | Измерить температуру губки в месте отказа | Повысить уставку; проверить калибровку термопары | Повторная выборка 5 образцов после коррекции |
| Недостаточное давление губки | Проверить манометр пневматики | Рекалибровать; заменить изношенные прокладки | 20 пакетов, ASTM F88 все |
| Загрязнение продуктом зоны шва | Осмотр положения наполнительной головки | Отрегулировать головку; снизить скорость | 100 пакетов, испытание красителем |
| Износ/загрязнение поверхности губки | Визуальный осмотр покрытия PTFE | Очистить покрытие; заменить изношенные вставки | Температурное картирование после замены |
Расслоение — разделение слоёв ламината — происходит при разрушении адгезионной связи между слоями. Это почти всегда проблема материала или процесса, а не проблема наполнения:
| Первопричина | Диагностический признак | Корректирующее действие |
| Неправильная марка клея (не ретортного класса) | Расслоение равномерно по всей партии | Перейти на ретортный клей — уведомить поставщика |
| Недостаточное отверждение клея при ламинировании | Расслоение концентрировано у кромок | Проверить температуру ламинирующей печи и скорость линии |
| Загрязнение клея влагой | Пузырьки или пенный рисунок в зоне расслоения | Проверить условия хранения материала и упаковку |
| Несовместимость поверхностной энергии субстрата | Слабая адгезия с новой партией материала | Испытание поверхностной энергии входящего материала; коронная обработка |
| Критично: При обнаружении расслоения в производственной партии — карантируйте всю партию до подтверждения первопричины. Расслоение, не видимое при производстве, может проявиться при хранении. Выпуск продукции с подозрением на расслоение создаёт риск полевых отказов и инцидентов пищевой безопасности. |
Расслоение — второй по стоимости дефект после разрушения шва. В отличие от разрушений шва, которые часто обнаруживаются в процессе, расслоение может быть латентным: визуально приемлемым при производстве, но проявляющимся после нескольких недель хранения. Это делает предотвращение важнее обнаружения:
| Мера предотвращения | Реализация | Периодичность |
| Указывать ретортный клей в заказе | Включить марку клея в спецификацию поставщика | Каждый заказ |
| Испытание прочности на расслаивание входящего материала (ASTM F904) | Испытывать каждую входящую партию ламината | Каждая партия |
| Контроль условий хранения | Поддерживать <25°C, <60% ОВ для рулонов ламината | Непрерывный мониторинг |
| Управление запасами FIFO | Дата-коды на все рулоны; обеспечить принцип FIFO | Каждый производственный цикл |
| Верификация отверждения клея | Подтвердить время/температуру отверждения в записи партии | Каждый цикл ламинирования |
| Испытание прочности на расслаивание после реторты | Испытывать ламинат после реторты | Каждая новая структура + периодически |
| Ускоренное испытание на старение | 60°C × 7 дней для новых структур до квалификации | Каждая новая структура |

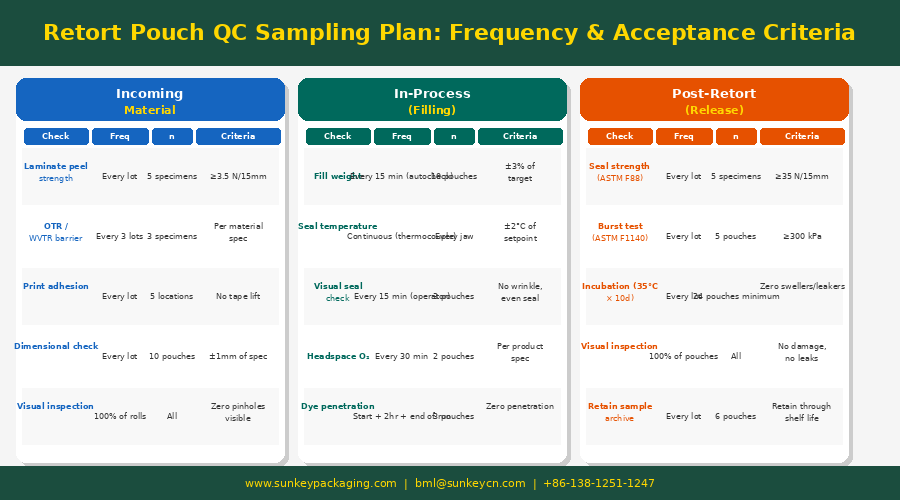

Полный план выборки QC охватывает три стадии производства: контроль входящих материалов, поточный мониторинг при наполнении и приёмочные испытания после реторты. Все три стадии обязательны — пробелы в любой стадии создают слепые пятна в системе качества:
| Испытание | Стандарт | Объём выборки | Критерии приёмки | Действие при отказе |
| Прочность на расслаивание | ASTM F904 | 5 образцов | ≥3,5 Н/15мм | Отклонить партию; уведомить поставщика |
| Барьер OTR | ASTM D3985 | 3 образца | По спецификации | Отклонить; запросить повторное испытание |
| Размерный контроль | Внутренний | 10 пакетов | ±1мм от спецификации | Условное использование или отказ |
| Адгезия печати | Тест лентой | 5 мест | Нет подъёма | Отклонить партию; расследование |
| Визуальный / точечные отверстия | Визуальный + проходящий свет | 100% рулона | Ноль точечных отверстий | Отклонить партию |
| Контроль | Периодичность | Объём | Критерии приёмки | Действие при OOL |
| Вес наполнения | Каждые 15 мин (авто) | 10 пакетов | ±3% от цели | Остановить; рекалибровать дозатор |
| Температура губки | Непрерывно | Все губки | Уставка ±2°C | Остановить; откалибровать термопару |
| Проникновение красителя | Начало / 2ч / конец | 3 пакета | Ноль проникновения | Остановить; исследовать губку |
| Визуальный осмотр шва | Каждые 15 мин | 3 пакета | Нет складки, ровная ширина | Отрегулировать выравнивание |
| Металлодетектор | 100% | Все пакеты | Нет обнаружения | Карантин; расследование |
| Испытание | Стандарт | Объём | Критерии | Действие при отказе |
| Прочность шва | ASTM F88 | 5 образцов | ≥35 Н/15мм | Карантин партии; АПП |
| Прочность при разрыве | ASTM F1140 | 5 пакетов | ≥300 кПа | Карантин; АПП |
| Проникновение красителя | ASTM F1929 | 3 пакета | Ноль проникновения | Карантин; АПП |
| Инкубация 35°C × 10 дн | Внутренний протокол | Мин. 24 пакета | Ноль вздутых | Карантин; АПП + оценка пищ. безопасности |
| Визуальный контроль | 100% | Все пакеты | Нет повреждений, нет утечек | Разделить дефекты по классу |

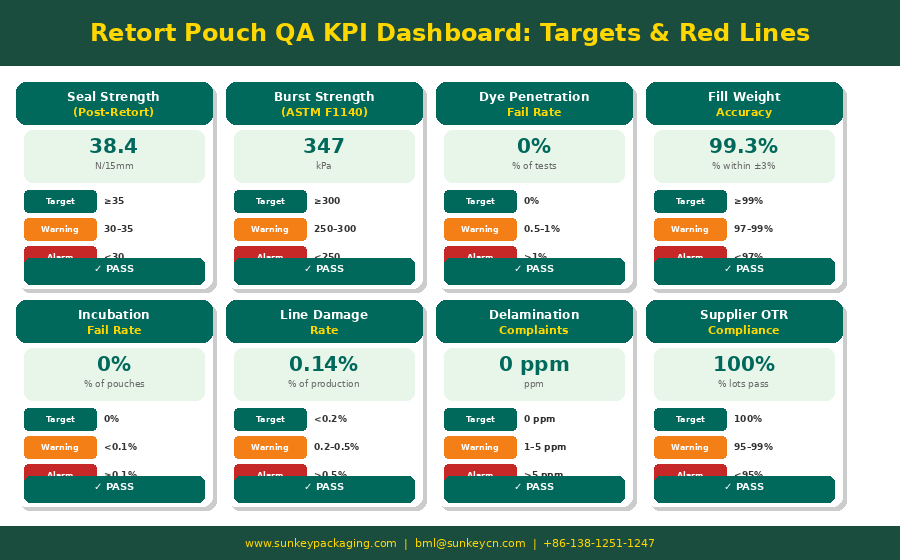

Количественная KPI-панель QA обеспечивает управленческий контроль, раннее предупреждение о дрейфе процесса и объективную оценку производительности поставщика:
| KPI | Цель | Зона предупреждения | Тревога (остановка линии) | Периодичность |
| Прочность шва после реторты | ≥40 Н/15мм | 35–40 Н/15мм | <35 Н/15мм | Каждая партия |
| Прочность при разрыве | ≥350 кПа | 300–350 кПа | <300 кПа | Каждая партия |
| Уровень отказов красителем | 0% | 0,1–0,5% | >0,5% | Каждая партия |
| Точность дозирования | ≥99,5% в ±3% | 98–99,5% | <98% | Ежедневно |
| Уровень отказов инкубации | 0% | 0% | >0% | Каждая партия |
| Уровень повреждений на линии | <0,15% | 0,15–0,3% | >0,3% | Еженедельно |
| Жалобы потребителей (шов) | 0 ppm | 1–3 ppm | >3 ppm | Ежемесячно |
| Соответствие OTR поставщика | 100% | 98–100% | <98% | Каждая входящая партия |
| Совет эксперта: Устанавливайте внутренние цели на 20–30% лучше минимальных критериев приёмки. Если минимальная спецификация — 35 Н/15мм прочности шва, ставьте цель 42–45 Н/15мм в производстве. Этот буфер поглощает нормальную вариацию процесса и предотвращает нарушения спецификации до их возникновения. |
Система QA вашего поставщика реторт-пакетов — первая линия защиты качества вашего продукта. Поставщик со слабым QA генерирует дефекты, которые вы затем должны обнаруживать и отбраковывать — за ваш счёт. Чёткие требования к QA поставщика в договорах снижают уровень входящих дефектов:
| Требование | Необходимая документация | Метод верификации | Периодичность |
| ISO 9001 / ISO 22000 сертификат | Действующий сертификат | Проверка сертификата | При годовом обновлении |
| BRC Packaging Grade A или B | Сертификат BRC | Проверка сертификата | При годовом обновлении |
| Прочность на расслаивание ламината (ASTM F904) | Протокол испытания на партию | Проверка документов + аудит | Каждая партия |
| Данные барьера OTR / WVTR | Протокол на структуру | Периодическое независимое испытание | Ежеквартально |
| Спецификация ретортного клея | Марка клея в CoA | Аудит + записи партий | На производственный цикл |
| Соответствие миграции | Протокол испытания EU 10/2011 | Проверка документов | Ежегодно + смена рецептуры |
| Записи контроля точечных отверстий | 100% поточный контроль | Аудит | Ежемесячно |
| Реагирование на корректирующие действия | CAPA в течение 5 рабочих дней | Проверка документов | На каждый инцидент |
| Критично: Не принимайте только документы CoA (Сертификат анализа) как подтверждение QA поставщика. Данные CoA являются самоотчётными. Запрашивайте фактические данные испытаний (исходные данные тензометра, протоколы OTR) и проводите периодические независимые испытания для проверки точности CoA поставщика. Для критических параметров испытывайте входящие партии самостоятельно не реже одного раза в квартал. |
В1: Какова наиболее распространённая причина разрушения шва в реторт-пакетах?
Наиболее частая причина — температура губки герметизатора: слишком низкая (неполное сплавление шва) или слишком высокая (деградация или обжигание шва). Вторая по частоте причина — загрязнение продуктом зоны шва, когда наполняемый продукт попадает на поверхность шва во время наполнения и препятствует правильному соединению. Третья — износ губки или деградация покрытия PTFE, создающие неравномерное распределение давления по ширине шва. Все три предотвратимы при надлежащем поточном мониторинге и плановом техническом обслуживании.
В2: Какова минимально допустимая прочность шва после реторты?
Отраслевой минимум — 35 Н/15мм, измеренный по ASTM F88 (несупортированное расслаивание при 300мм/мин). Это относится к самому слабому шву пакета — как правило, поперечным швам на FFS-пакетах. Для ответственных применений (детское питание, военное, медицинское) многие производители задают ≥40 Н/15мм. Ваш процесс должен обеспечивать цель на 20–30% выше минимальной спецификации для компенсации нормальной вариации.
В3: Сколько пакетов испытывать на ASTM F88 с каждой партии?
Минимальный план выборки — 5 образцов на испытание, как предусмотрено ASTM F88. Для полного выпуска партии испытывайте 5 образцов до реторты и 5 образцов после реторты. Указывайте как среднее значение, так и минимальный индивидуальный результат. Если любой образец после реторты ниже 35 Н/15мм — вся партия под подозрением и требует расследования до выпуска. Более крупные объёмы или производства с повышенным риском должны использовать бо́льшие выборки (10–20 образцов).
В4: Может ли расслоение возникнуть без видимых признаков при производстве?
Да — латентное расслоение является наиболее опасной формой. Ламинат может выглядеть визуально нетронутым при производстве, но разрушиться при хранении по мере ослабления адгезионной связи. Именно поэтому испытание прочности на расслаивание после реторты обязательно даже при приемлемом внешнем виде. Любая прочность на расслаивание после реторты ниже 3,5 Н/15мм должна рассматриваться как риск расслоения независимо от внешнего вида. Ускоренные испытания на старение (60°C × 7 дней) позволяют выявить латентное расслоение до коммерческого производства.
В5: Что делать при обнаружении вздутых пакетов при инкубационном тестировании?
Вздутый пакет при инкубации указывает на микробиологический рост внутри запечатанного пакета — наиболее серьёзная находка QA для продукта длительного хранения. Немедленные действия: (1) Карантин 100% производственной партии, (2) Уведомить технолога по термическим процессам и нормативный орган, (3) Не выпускать продукцию из подозрительной партии, (4) Провести полное микробиологическое исследование вздутого пакета, (5) Проверить записи ретортного процесса для подтверждения соблюдения запланированного процесса. Выпуск продукции из партии с подтверждёнными отказами инкубации является серьёзным нормативным нарушением.
В6: Как долго хранить образцы после реторты?
Сохраняйте минимум 6 пакетов с каждой партии на весь срок хранения продукта плюс 6 месяцев. Для продукта со сроком хранения 24 месяца храните образцы 30 месяцев с даты производства. Храните в специально отведённом, маркированном помещении при окружающих условиях (20–25°C). Образцы хранения служат эталонным материалом при расследовании жалоб потребителей.
В7: Насколько реторта снижает прочность шва?
Типичное снижение прочности шва после реторты составляет 15–30% по сравнению с дореторной величиной, в зависимости от температуры, времени и материала. Пакет с прочностью шва 55 Н/15мм до реторты обычно показывает 40–47 Н/15мм после — значительно выше минимума 35 Н/15мм. Если деградация после реторты превышает 35%, исследуйте спецификацию внутреннего слоя (CPP vs RCPP) и параметры температуры герметизации.
В8: Мы получаем предварительные данные квалификации от поставщика. Нужно ли всё равно испытывать входящие партии?
Да. Предварительные данные поставщика подтверждают, что его процесс способен производить материал по спецификации, — но не заменяют партионный входной контроль. Предварительные данные сокращают объём входного контроля (не все параметры нужно испытывать с каждой партии), но как минимум ASTM F904 на расслаивание и визуальный осмотр должны проводиться с каждой входящей партии. Независимое ежеквартальное испытание OTR верифицирует, что данные CoA поставщика точно отражают получаемый вами материал.
|
Получите предварительные данные квалификации материала — бесплатно Sunkey предоставляет данные по прочности шва, прочности на расслаивание, OTR и WVTR для всех стандартных структур. Эти данные ускоряют настройку вашего контроля качества и сокращают объём испытаний, которые необходимо проводить самостоятельно. Email: bml@sunkeycn.com | WhatsApp: +86-138-1251-1247 |
![Контроль качества реторт-пакетов: предотвращение разрушения швов и расслоения [2026]](https://cdn.cnyandex.com/j588q88/uploads/3-2.1-1.jpg)
![Переход с банок на реторт-пакеты: полное пошаговое руководство [2026]](https://cdn.cnyandex.com/j588q88/uploads/3-2.1.jpg)
![Анализ TCO реторт-пакетов: реальная стоимость упаковки за пределами цены за единицу [2026]](https://cdn.cnyandex.com/j588q88/uploads/2-26.2.jpg)
![Материалы реторт-пакетов: выбор структуры для 121°C и 135°C [2026]](https://cdn.cnyandex.com/j588q88/uploads/2-26.1.jpg)
