-
+86-510-81810835
- Hzw@sunkeycn.com
+86-510-81810835
2026-03-05
| КРАТКИЙ ОТВЕТ: Как выбрать правильную марку EVOH для упаковки в реторт-пакеты?
• Мол.% этилена определяет компромисс барьер/технологичность: 27 мол.% (наилучший барьер, сложнее в переработке) → 44 мол.% (умеренный барьер, легче в переработке). Для ретортной упаковки продуктов питания наиболее распространена марка 32 мол.%. • OTR EVOH при 0% RH может составлять 0,05 cc/m²·day, однако при влажности >80% этот показатель ухудшается в 10–30 раз. Барьер, указанный в сухих условиях, не соответствует реальным условиям внутри реторт-устройства. • Принцип сэндвича является обязательным: EVOH должен быть с обеих сторон защищён слоями ПЭ/ПА толщиной не менее 25 мкм каждый, чтобы влага не достигала кристаллической решётки EVOH. • Kuraray (Япония) и Nippon Gohsei (Япония) контролируют >95% мирового предложения EVOH. Китай импортирует 100% потребляемого EVOH. Срок поставки: 8–14 недель. Стандартный страховой запас: 6–8 недель. • Для нечувствительного к влаге высокобарьерного покрытия (высокоактивные продукты, цели переработки PPWR) альтернативой EVOH являются керамические покрытия AlOx/SiOx на ПЭТ. |
1.Почему EVOH повсюду — и почему его часто неправильно специфицируют
2.Мол.% этилена: единственное число, которое определяет всё
3.Проблема влажности: почему OTR в сухих условиях — лишь половина картины
4.Принцип сэндвича: почему EVOH должен быть защищён с обеих сторон
5.Справочник марок Kuraray EVAL — мировой EVOH
6.EVOH vs AlOx/SiOx: выбор между двумя высокобарьерными технологиями
7.EVOH в ретортных применениях: конкретные правила проектирования
8.Реальность цепочки поставок: 100-процентная зависимость от импорта
9.Контрольный список спецификации EVOH — 9 параметров
10.Часто задаваемые вопросы
Сополимер этилена и винилового спирта (EVOH) является основным барьерным материалом в гибкой упаковке. Зайдите в любой супермаркет, возьмите реторт-пакет, флакон с кетчупом или вакуумно упакованный сыр — с высокой вероятностью вы держите в руках EVOH. Он присутствует в барьерном слое миллионов упаковок, производимых ежедневно, поскольку обеспечивает показатели скорости пропускания кислорода (OTR), недостижимые ни одним конкурентоспособным полимером в идеальных условиях.
Ключевая оговорка — «в идеальных условиях». EVOH является наиболее чувствительным к влажности барьерным материалом среди широко применяемых в пищевой упаковке. Его OTR в сухом состоянии — значение, которое фигурирует в технических листах поставщиков и которое покупатели обычно специфицируют — может быть в тридцать раз лучше, чем OTR во влажном состоянии. При реторт-обработке при 121°C или 135°C относительная влажность внутри устройства фактически составляет 100%. Конструкция пакета с EVOH, не рассчитанная на высокую влажность, обеспечит значительно меньшую барьерную защиту, чем обещает спецификационный лист.
Данная статья охватывает полную систему выбора EVOH для реторт-пакетов: решение о содержании этилена, механизм влажности и его конструктивные последствия, систему марок Kuraray EVAL, а также условия, при которых керамические покрытия AlOx или SiOx являются более предпочтительным выбором. Статья написана для инженеров по упаковке и технических покупателей, которые специфицируют структуры ламинатов и нуждаются в понимании не только того, какую марку выбрать, но и почему — и что происходит при неправильном выборе.
| Важно: Наиболее распространённая ошибка спецификации EVOH в ретортной упаковке — неуказание OTR после реторт-обработки. Поставщики приводят OTR в сухом состоянии в документах CoA. Это не тот OTR, который испытывает ваш продукт в процессе или после реторт-обработки. Всегда требуйте данные о тестировании OTR после реторта, измеренные через ≥72 часа после цикла реторт-обработки. |

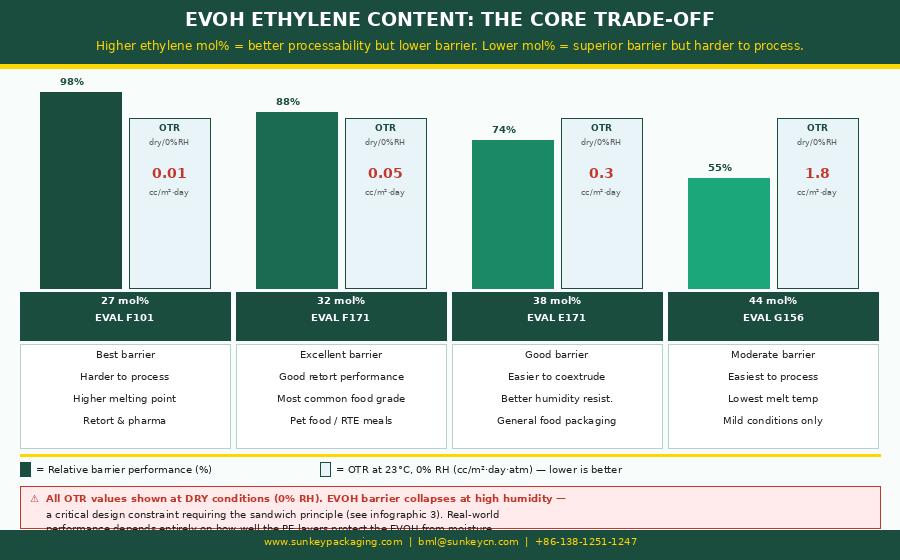

EVOH синтезируется путём гидролиза сополимера этилена и винилацетата (EVA). Содержание этилена, выражаемое в мол.% (мол.%), является наиболее важным параметром при выборе EVOH — оно одновременно определяет барьерные свойства, температуру переработки и чувствительность к влаге.
Эта зависимость является фундаментальным компромиссом материалов. EVOH обеспечивает барьер для кислорода благодаря плотно упакованной кристаллической структуре, удерживаемой водородными связями гидроксильных групп. При низком содержании этилена (27 мол.%) эта кристаллическая решётка высокоупорядочена — цепи плотно упакованы, водородные связи плотные, а молекулы кислорода встречают экстремальное сопротивление. При высоком содержании этилена (44 мол.%) этиленовые сегменты нарушают кристалличность, решётка становится рыхлее, а барьерные свойства снижаются. Компенсацией за снижение барьера является технологичность: более низкое содержание этилена в EVOH обусловливает более высокую температуру плавления и более узкое технологическое окно, что затрудняет чистое соэкструдирование без деструкции.
| Мол.% этилена | OTR сухой 23°C/0%RH (cc/m²·day·atm) | OTR влажный 23°C/85%RH | Темп. плавления (°C) | Сложность переработки | Лучшее применение |
| 27 мол.% (серия F) | 0,01 | ~0,3 | 191°C | Сложная — узкое окно | Фарма, военные пайки, сверхдлительное хранение |
| 32 мол.% (серия E) | 0,05 | ~1,0 | 183°C | Умеренная — стандартное соэкструдирование | Реторт-пакеты, корм для животных, готовые блюда |
| 38 мол.% (серия G) | 0,30 | ~2,5 | 172°C | Простая | Общая пищевая упаковка, нереторт |
| 44 мол.% (серия C) | 1,80 | ~8,0 | 164°C | Очень простая — широкое окно | Нон-критичные барьерные применения |
Для реторт-пакетов 32 мол.% (Kuraray EVAL серия E) является отраслевым стандартом. Эта марка обеспечивает достаточный барьер для требований коммерческой стерильности в правильно спроектированных структурах-сэндвичах, выдерживает термическое воздействие циклов реторт 121°C и большинства 135°C без необратимой потери барьера и перерабатывается при температурах, достижимых на стандартном соэкструзионном оборудовании. Марка 27 мол.% предлагает превосходный барьер в сухом состоянии, но требует более высоких температур переработки — она специфицируется, когда продукт требует исключительного барьера (фармацевтические применения, военные пайки сроком хранения 5+ лет) или когда конструкция структуры не может обеспечить достаточную защиту от влаги с маркой 32 мол.%.
| Совет: Никогда не специфицируйте «EVOH 32 мол.%» без дополнительного указания «Kuraray EVAL E171A или эквивалент по марке». Общее «EVOH» в заказе на поставку допускает замену марок или поставщиков. Разница между правильно специфицированной маркой и неверной маркой может составлять 20-кратную разницу в фактических барьерных свойствах. |
Кристаллическая решётка EVOH обеспечивает высокий барьер для кислорода за счёт водородных связей между ОН-группами соседних полимерных цепей. Именно этот же механизм обусловливает чувствительность барьера EVOH к влажности: молекулы воды конкурируют с молекулами кислорода за те же самые сайты водородных связей. Когда вода проникает в слой EVOH, она встраивается в кристаллическую структуру, нарушая плотно упакованную решётку и увеличивая свободный объём, доступный для диффузии газов. Результатом является резкое и быстрое увеличение OTR.
Представьте кристаллическую структуру EVOH в виде плотно сотканной сетки с очень маленькими порами. Молекулы кислорода слишком велики, чтобы проходить через поры, когда сетка сухая и натянутая. Когда вода проникает в неё, сетка разбухает — волокна поглощают воду, расширяются, и поры увеличиваются. Молекулы кислорода, которые ранее были заблокированы, теперь могут пройти насквозь. Это тот же материал, но ведущий себя как совершенно другой барьер.
Для EVOH 32 мол.% (EVAL E171A) при 23°C: OTR в сухом состоянии (0% RH) = 0,05 cc/m²·day; OTR во влажном состоянии при 85% RH ≈ 1,5 cc/m²·day — увеличение в 30 раз. При 100% RH (условия реторт-устройства) увеличение ещё выше. Это не производственный дефект — это фундаментальное свойство материала.
Практическое следствие состоит в том, что спецификации OTR EVOH, составленные в сухих условиях, имеют смысл только при условии, что конструкция структуры эффективно предотвращает проникновение влаги к слою EVOH на протяжении всего жизненного цикла продукта — включая реторт-обработку, дистрибуцию и хранение на полке. Именно для этого существует принцип сэндвича, описанный в следующем разделе.
| Примечание: Некоторые марки EVOH демонстрируют частичное восстановление барьера после воздействия высокой влажности. Когда EVOH высыхает (после охлаждения реторта и выравнивания с окружающими условиями), кристаллическая решётка частично перекристаллизуется, и барьерные свойства восстанавливаются до некоторой доли исходного значения в сухом состоянии. Именно поэтому OTR после реторта следует измерять через ≥72 часа после цикла — а не сразу — чтобы выравнивание произошло до начала измерения. | |
| Этапы реального воздействия влаги на реторт-пакеты
Этап 1 — Реторт-обработка: 100% RH внутри устройства при 121°C или 135°C. Продолжительность: 20–45 мин (121°C) или 3–8 мин (135°C). OTR EVOH в этот период: резко повышен. Этап 2 — Охлаждение: RH снижается по мере охлаждения устройства. Начинается частичная перекристаллизация EVOH. Этап 3 — Выравнивание после реторта: 72+ часа в условиях окружающей среды. OTR EVOH восстанавливается до значения после реторта (обычно 20–50% выше исходного OTR в сухом состоянии для правильно спроектированных структур). Этап 4 — Дистрибуция и хранение: RH зависит от условий дистрибуции. Тропический климат (>85% RH) представляет постоянную проблему. Конструктивное следствие: OTR после реторта (значение этапа 3) — а не OTR в сухом состоянии — является спецификационным значением, определяющим характеристики срока хранения. |
|
Принцип сэндвича — это правило конструктивного дизайна, которое делает EVOH жизнеспособным в ретортных применениях: EVOH всегда должен быть полностью окружён слоями, стойкими к влаге — как правило, полиэтиленом (ПЭ) или полипропиленом (ПП) с обеих сторон — которые замедляют скорость достижения влагой из атмосферы или реторт-устройства слоя EVOH. EVOH никогда не используется в качестве внешнего или внутреннего слоя в пищевых ламинатах.
Аналогия прямая: куртка Gore-Tex защищает вас от дождя не потому, что внешняя ткань водонепроницаема, а потому что водонепроницаемая мембрана заключена между дышащим внешним слоем, отталкивающим жидкую воду, и внутренним слоем, управляющим влагой. Уберите любой слой сэндвича — и управление влагой мембраны нарушается. EVOH работает идентично — слои ПЭ являются не структурным наполнением, а системой управления влагой для барьера EVOH.
| Правила конструирования по принципу сэндвича — минимальные требования
Положение слоя: EVOH должен располагаться в центральных 30–50% от общей толщины ламината. Никогда — рядом с самым внешним или самым внутренним контактным слоем с пищей. Толщина защитного слоя: каждый слой ПЭ или ПП, смежный с EVOH, должен быть не менее 25 мкм для обеспечения значимого сопротивления диффузии влаги. Связующие слои (tie layers): совместимый адгезивный/связующий слой необходим между EVOH и каждым слоем ПЭ или ПП. Без связующих слоев расслоение на границе EVOH является наиболее распространённым режимом структурного разрушения. Суммарная барьерная система: для реторт-пакетов полный барьер для влаги обеспечивается алюминиевой фольгой или внешним ПЭТ — EVOH опирается на них для основной защиты от влаги непосредственно во время цикла реторт. Соэкструзия vs ламинирование: при соэкструзии EVOH включён в соэкструдированную структуру. При адгезивном ламинировании EVOH должен содержаться внутри соэкструдированного субслоя — он не может быть адгезивно ламинирован как отдельный слой. |
| Важно: Распространённая ошибка спецификации: заказ «ПЭТ / EVOH / CPP» как структуры адгезивного ламинирования. Это структурно невозможно — EVOH нельзя адгезивно ламинировать как самостоятельный слой. EVOH включается в соэкструдированную плёнку (например, ПЭ/связующий/EVOH/связующий/ПЭ), а эта плёнка затем адгезивно ламинируется с ПЭТ и CPP. Всегда специфицируйте полную соэкструдированную подструктуру, а не только барьерный материал. |
Компания Kuraray Co., Ltd. (Япония) изобрела EVOH в 1972 году и сохраняет производственное и технологическое лидерство на протяжении более 50 лет. Под торговой маркой EVAL компания Kuraray производит EVOH на предприятиях в Окаяме (Япония), Антверпене (Бельгия) и Хьюстоне (США), с совокупной мощностью около 103 000 тонн в год — что составляет примерно 80% мирового предложения EVOH. Nippon Gohsei (Япония), производящая EVOH под маркой SOARNOL, обеспечивает бо́льшую часть оставшегося предложения.
| Серия EVAL | Мол.% этилена | Ключевая характеристика | Типичный OTR сух. (cc/m²·day) | Применение в реторте |
| Серия F (напр., F101A) | 27 | Максимальный барьер, наивысш. Тпл (191°C) | 0,01 | Реторт 135°C высокобарьерный, фарма |
| Серия E (напр., E171A) | 32 | Лучший баланс — отраслевой стандарт для питания | 0,05 | Стандартный реторт 121°C и 135°C для пищи |
| Серия G (напр., G156B) | 38 | Улучшенная стойкость к влаге vs E/F | 0,30 | Умеренный барьер, предпочтительно нереторт |
| Серия C (напр., C109A) | 44 | Наибольшее тех. окно, низшая Тпл | 1,80 | Нереторт, чувствит. к стоимости структуры |
| Серия L (напр., L101A) | 27–32 | Высокий барьер + баланс гибкости | 0,02 | Гибкие тюбики, выдавливаемая упаковка |
Для реторт-пакетов E171A (32 мол.%, стандартный индекс расплава) является наиболее часто специфицируемой маркой. При необходимости экстремального барьера для высокотемпературной реторт 135°C или длительного срока хранения специфицируется F101A (27 мол.%). Серия G редко используется в ретортных применениях, поскольку её улучшенная стойкость к влаге достигается за счёт барьера.
| Примечание: Обозначения марок включают буквенно-цифровой код: буква указывает серию по содержанию этилена, первая цифра — класс индекса расплава, последующие цифры дифференцируют специализированные варианты. Всегда специфицируйте по полному обозначению марки — E171A и E105B имеют одинаковое содержание этилена, но разные индексы расплава и не являются взаимозаменяемыми в соэкструзионном процессе. |
| Совет: Если поставщик плёнки предлагает замену Kuraray EVAL на Nippon Gohsei SOARNOL, это технически допустимо — марки SOARNOL с тем же мол.% этилена и эквивалентным индексом расплава будут вести себя эквивалентно в большинстве применений. Запросите лист данных марки SOARNOL и подтвердите: тот же мол.%, тот же класс MFI (±20%), совместимость состава добавок. Замена должна быть задокументирована и утверждена вашей системой качества. |
Для прозрачных высокобарьерных реторт-пакетов — структур, обеспечивающих барьерные свойства уровня алюминиевой фольги без непрозрачного металлического слоя — конкурируют две технологии: EVOH в соэкструдированной структуре-сэндвиче и тонкоплёночные покрытия оксида алюминия (AlOx) или оксида кремния (SiOx) на подложке из ПЭТ. Обе способны достичь OTR ниже 0,5 cc/m²·day в сухих условиях. Выбор между ними зависит от специфических требований применения.
| Критерий | EVOH (соэкструзия) | AlOx/SiOx (покрытый ПЭТ) | Практический вывод |
| OTR при 0% RH | 0,01–0,30 cc/m²·day | 0,05–0,50 cc/m²·day | Сопоставимый барьер в сухих условиях |
| OTR при >80% RH | Коллапс в 10–30 раз | Нечувствителен к влаге | AlOx/SiOx выигрывает для влагоактивных продуктов |
| Реторт 121°C | Отлично | Возможно с реторт-ПЭТ подложкой | Оба применимы — запросите данные поставщика |
| Реторт 135°C | Отлично (серии F/E) | Ограничено — покрытие может растрескаться | EVOH предпочтителен для 135°C |
| Микроволновая безопасность | Да (нет металла) | Да (керамика, не металл) | Оба полностью микроволновые |
| Металлодетектор | Проходит | Проходит (SiOx/AlOx не ферромагнитные) | Оба проходят контроль |
| Переработка EU PPWR | Сложно — EVOH ≤5% веса | Более чистый путь переработки | AlOx/SiOx выигрывает по соответствию 2026 |
| Стоимость vs фольга | Сопоставима | Надбавка 10–30% | EVOH ниже по стоимости |
| Цепочка поставок | Монополия Kuraray, 8–14 нед. | Несколько поставщиков, короче | AlOx/SiOx гибче |
Правило выбора простое: для ретортных применений 135°C, где барьерные свойства являются приоритетной спецификацией, EVOH является устоявшимся выбором. Для применений, где прозрачность в сочетании с нечувствительным к влаге барьером является основным требованием дизайна — продукты с высокой активностью воды, премиальные розничные форматы или цели перерабатываемости PPWR 2026 — структуры AlOx/SiOx стоят дополнительной ценовой надбавки. Блог 10 данной серии предоставляет полный углублённый обзор прозрачных барьерных структур AlOx/SiOx.
При температурах реторт 121°C и выше EVOH претерпевает частичное плавление своей кристаллической структуры. Марки с низким содержанием этилена (27–32 мол.%) имеют более высокие температуры плавления (183–191°C) и сохраняют структурную целостность при 121°C без значительной необратимой потери барьера. Марки 38 мол.% и 44 мол.% с температурами плавления 164–172°C проявляют более выраженное нарушение кристалличности при высоких температурах реторта и не должны специфицироваться для ретортных применений.
Восстановление барьера после реторта является критическим показателем эффективности для EVOH в ретортных применениях — важнее, чем OTR в сухом состоянии. После цикла реторта EVOH подвергался воздействию 100% RH при 121°C или 135°C в течение 20–45 минут (или 3–8 минут для 135°C). Барьер временно рухнул. В течение следующих 72–96 часов в условиях окружающей среды EVOH перекристаллизуется и барьер частично восстанавливается. Доля восстановления — обычно 50–80% от исходного OTR в сухом состоянии для правильно спроектированных структур — именно то, что продукт испытывает на протяжении всего срока хранения.
| Условия теста | Когда измеряется | Ожидаемый OTR (32 мол.%, хороший сэндвич) | Что означает | |
| Сухое состояние (23°C/0%RH) | До реторта | 0,05 cc/m²·day | Теоретический максимум барьера | |
| Во время реторта | 121°C/100%RH | ~1,5 cc/m²·day | Временный коллапс — нерелевантен для срока хранения | |
| После реторта, сразу | В течение 1 ч после реторта | 0,5–1,0 cc/m²·day | Нерепрезентативно — EVOH ещё влажный | |
| После реторта, 72 ч | 72 ч после реторта | 0,08–0,15 cc/m²·day | Фактический барьер для срока хранения — ключевая спецификация | |
| После реторта, 25°C/80%RH | Тропическая дистрибуция | 0,3–0,8 cc/m²·day | Наихудший случай для тропических/влажных рынков | |
| Важно: Не используйте спецификацию OTR в сухом состоянии (0% RH) для прогнозирования срока хранения реторт-пакетов. Релевантной спецификацией является OTR после реторта, измеренный через 72 часа после цикла в условиях окружающей среды. Если ваш поставщик или производитель плёнки не может предоставить данные об OTR после реторта, запросите тестирование до окончательного утверждения спецификации ламината. | ||||
Для реторта 121°C: специфицируйте EVOH E171A (32 мол.%). Для реторта 135°C: специфицируйте EVOH F101A (27 мол.%) для максимального восстановления барьера после реторта. Там, где необходим экстремальный барьер после реторта при 135°C, всегда специфицируйте марку 27 мол.%.
Специфицирование EVOH в структуре упаковки означает принятие зависимости цепочки поставок от японского и европейского производства, для которого в Китае в обозримой перспективе нет отечественных заменителей. Три предприятия Kuraray в Японии, Бельгии и США поставляют около 80% мирового EVOH. Nippon Gohsei поставляет большую часть оставшегося предложения. Обе компании японские. Китай потребляет около 30 000 тонн EVOH в год и импортирует практически 100% этого объёма.
Разработка отечественного EVOH в Китае была заявленным промышленным приоритетом на протяжении десятилетий. Sichuan Vinylon (四川维尼纶) и Zhejiang众成 объявили программы разработки EVOH. По состоянию на начало 2026 года ни одна из компаний не вышла на коммерческий масштаб производства, способный снабжать индустрию упаковки по конкурентоспособным ценам и качеству.
| Управление рисками цепочки поставок EVOH
Срок поставки: 8–14 недель от Kuraray до конвертера в Китае. Планируйте закупки и страховые запасы соответственно. Страховой запас: отраслевой стандарт — 6–8 недель потребления. Операции, полагающиеся на поставки EVOH по принципу JIT, подвержены производственным остановкам при любом сбое в поставках. Ценовая волатильность: цены на EVOH следуют циклам нефтехимического сырья со значительной премией. Спотовая цена может варьироваться ±20–30% в течение 12 месяцев. Долгосрочные контракты на поставку с дистрибьюторами Kuraray снижают подверженность. Фиксация марки: после валидации ламинатной структуры изменение марки EVOH или поставщика требует повторной структурной валидации. Фиксируйте обозначение марки в контрактах. Двойной источник: единственная практическая стратегия двойного источника EVOH — Kuraray EVAL + Nippon Gohsei SOARNOL эквивалентной марки. Это требует предварительной квалификации обоих, но обеспечивает устойчивость. |
Специфицировать EVOH в заказе на поставку как «барьерный слой EVOH» — всё равно что специфицировать «сталь» в аэрокосмическом конструктивном компоненте. Марка, геометрия и валидация характеристик имеют не меньшее значение, чем идентификация материала. Следующие девять параметров должны быть специфицированы и подтверждены до утверждения любого производственного ламината.
| № | Параметр | Минимальное требование к спецификации | Приоритет |
| 01 | Мол.% этилена, марка | Полное обозначение марки: напр., Kuraray EVAL E171A, 32 мол.% | Критичный |
| 02 | Толщина слоя EVOH | В мкм в соэкструдированной подструктуре — напр., 5 мкм ±1 мкм | Критичный |
| 03 | Спецификация слоёв сэндвича | Материал и толщина каждого защитного слоя: напр., ПЭ 60 мкм / связующий / EVOH 5 мкм / связующий / ПЭ 60 мкм | Критичный |
| 04 | OTR в сухом состоянии | При 23°C/0% RH — по ASTM D3985 или ISO 15105 | Критичный |
| 05 | OTR после реторта | При 23°C/50% RH, измеренный через 72 ч после реторта | Критичный |
| 06 | Аттестация температуры реторта | Подтвердить, что марка аттестована для температуры процесса: 121°C или 135°C | Критичный |
| 07 | WVTR | Спецификация и стандарт испытания — учитывая, что EVOH практически не влияет на WVTR | Средний |
| 08 | CoA на партию | Подтвердить: мол.% этилена, MFI, измерение толщины плёнки — не обобщённый лист данных | Средний |
| 09 | Декларация перерабатываемости (PPWR) | Указать вес% EVOH в общем ламинате для оценки соответствия EU PPWR | Средний |
В соэкструдированных барьерных плёнках для реторт-пакетов толщина слоя EVOH обычно составляет 3–7 мкм. Слой EVOH толщиной 5 мкм (32 мол.%) в правильно защищённой структуре-сэндвиче достаточен для OTR ниже 0,3 cc/m²·day после реторта для большинства пищевых применений. Увеличение толщины EVOH сверх 7 мкм даёт убывающую отдачу по барьеру при увеличении стоимости материала. Толщина EVOH ниже 3 мкм создаёт риск точечных дефектов и нестабильности барьера при промышленной соэкструзии.
Да, при правильном выборе марки. EVOH 32 мол.% серии E (EVAL E171A) выдерживает циклы реторт 135°C в правильно спроектированных структурах-сэндвичах с восстановлением барьера после реторта до примерно 60–70% от OTR в сухом состоянии. Для применений, требующих максимального барьера после реторта при 135°C — военные пайки, фармацевтические нутриционные продукты, многолетние сроки хранения — специфицируйте серию F 27 мол.% (EVAL F101A). Всегда подтверждайте характеристики при реторт 135°C с данными вашего поставщика плёнки для конкретной структуры, а не с обобщёнными листами данных по маркам.
Потому что листы данных сообщают OTR в сухом состоянии (обычно при 23°C и 0% относительной влажности), представляющий максимальный барьер, который материал может обеспечить. После реторт-обработки при 100% RH и высокой температуре EVOH поглощает влагу, его кристаллическая решётка разбухает, и OTR резко возрастает в процессе и сразу после обработки. OTR после реторта, измеренный через 72 часа после цикла — после частичной перекристаллизации — является реалистичным показателем для прогнозирования срока хранения.
Минимальная эффективная толщина слоя ПЭ, смежного с EVOH в ретортных применениях, составляет 25 мкм с каждой стороны. Это обеспечивает значимое сопротивление диффузии водяного пара через слой ПЭ к поверхности EVOH в течение цикла реторт. Для стандартных пищевых применений при 121°C внутренние слои RCPP 50–70 мкм и внешнее адгезивное ламинирование обеспечивают достаточную защиту EVOH. Слои менее 25 мкм не обеспечивают надлежащей защиты от влаги и приведут к большему коллапсу барьера EVOH при реторте.
Да, в рамках ограничений руководства CEFLEX (Европейская ассоциация гибкой упаковки). CEFLEX указывает, что содержание EVOH ≤5% по весу от общей структуры не дисквалифицирует упаковку из потока переработки полиолефинов. Типичная полностью ПЭ-структура со слоем EVOH 5 мкм в плёнке 100 мкм содержит около 3–4% EVOH по весу — в пределах порога. Для сертифицированно чистой перерабатываемости структуры с покрытием AlOx/SiOx являются альтернативой EVOH в мономатериальных конструкциях.
Нет, в коммерческом масштабе по состоянию на начало 2026 года. Несколько китайских компаний объявили программы разработки EVOH, и опытно-промышленное производство существует. Однако ни один производимый в Китае EVOH не достиг стабильности, диапазона марок и структуры затрат, необходимых для замены Kuraray EVAL или Nippon Gohsei SOARNOL в применениях пищевой упаковки. Эта ситуация может измениться в течение 5–7 лет, но не следует предполагать, что она изменилась, без независимой верификации цепочки поставок.
Только если прозрачность является конкретным коммерческим требованием или регуляторным преимуществом. Алюминиевая фольга обеспечивает абсолютный барьер для кислорода и влаги (OTR фактически ноль; WVTR фактически ноль), которого не достигает полностью ни одна структура с EVOH или AlOx/SiOx. Компромисс: алюминиевая фольга непрозрачна, не микроволнобезопасна и всё больше подвергается проверке на перерабатываемость по PPWR. Если ваш продукт не получает выгоды от потребительской видимости и не требует совместимости с микроволновой печью, алюминиевая фольга остаётся превосходным барьерным материалом при сопоставимой или более низкой стоимости.
Включите следующий протокол тестирования в соглашение о качестве с поставщиком: (1) Произвести образец реторт-пакета из производственного ламината. (2) Подвергнуть запечатанный, наполненный пакет производственному циклу реторта. (3) Обеспечить выравнивание 72 часа при 23°C, 50% RH. (4) Вырезать плоский образец ламината из пакета. (5) Измерить OTR по ASTM D3985 или ISO 15105 при 23°C, 50% RH. Записать и сообщить как «OTR после реторта». Требуйте эти данные в CoA входящего контроля материала для каждой производственной партии, используемой в ретортных применениях.
| Получите пакет данных по спецификации EVOH от Sunkey — бесплатно
Говорим по-русски. Каждый реторт-пакет Sunkey поставляется с полным CoA на материал, подтверждающим марку EVOH (мол.% этилена), поперечное сечение со слоями, OTR в сухом состоянии и данные о восстановлении OTR после реторт-обработки. Мы предлагаем бесплатные образцы структур в форматах с EVOH и прозрачном AlOx/SiOx для параллельного барьерного тестирования до утверждения спецификации. Запросите данные по материалам или образцы без каких-либо обязательств: Email: bml@sunkeycn.com | WhatsApp: +86-138-1251-1247 www.sunkeypackaging.com | www.sunkeypackaging.ru ISO 9001 | ISO 22000 | BRC Packaging | FDA | EU 10/2011 |
![F-значение и валидация процесса реторт-пакетов [2026] | Sunkey](https://cdn.cnyandex.com/j588q88/uploads/3-4.1.jpg)
![Контроль качества реторт-пакетов: предотвращение разрушения швов и расслоения [2026]](https://cdn.cnyandex.com/j588q88/uploads/3-2.1-1.jpg)
![Переход с банок на реторт-пакеты: полное пошаговое руководство [2026]](https://cdn.cnyandex.com/j588q88/uploads/3-2.1.jpg)
![Анализ TCO реторт-пакетов: реальная стоимость упаковки за пределами цены за единицу [2026]](https://cdn.cnyandex.com/j588q88/uploads/2-26.2.jpg)
![Материалы реторт-пакетов: выбор структуры для 121°C и 135°C [2026]](https://cdn.cnyandex.com/j588q88/uploads/2-26.1.jpg)
